Grafite

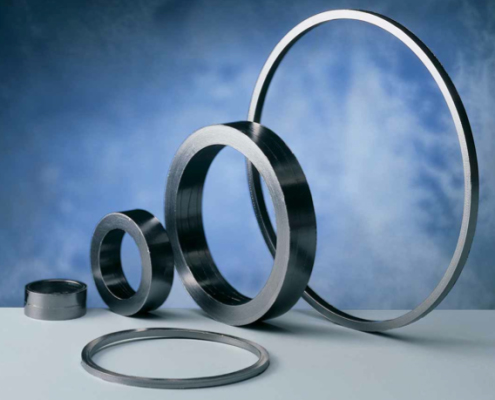

Anelli in grafite espansa

Queste guarnizioni ricoprono l’intero campo di applicazione delle pompe e delle valvole.

ANELLI IN GRAFITE ESPANSA (Fire-Safe) TIPO A01
È una guarnizione ottenuta da nastro di pura grafite espansa con inibitore di corrosione avvolto a spirale e stampato fino ad ottenere una densità specifica per l’impiego richiesto (da 1,2 a 2.) Queste guarnizioni ricoprono l’intero campo di applicazione delle pompe e delle valvole: per applicazioni speciali in condizioni estreme di alte pressioni ed alte temperature con vapore, gas, oli ed agenti aggressivi.

ANELLI IN GRAFITE ESPANSA ARMATI
È una guarnizione ottenuta con nastro di pura grafite espansa con inibitore di corrosione avvolto a spirale unitamente ad una lamina forata (inox 304,316,316L, zinco, nickel, inconel) per una maggiore resistenza alle pressioni elevate.

Grafite

Anelli di tenuta in treccia di grafite

Prodotti con filati di alta qualità, stampati per ottenere anelli preformati.

Prodotti con filati di alta qualità, stampati per ottenere anelli preformati in GRAFITE purissima con inibitore di corrosione, PTFE, FIBRA ARAMIDICA.
Grafite

Anelli trapezoidali

Anelli per valvole Pressure seal di forma trapezoidale in grafite armata.

Anelli trapezoidali con calotte antiestrusione.
Anelli per valvole Pressure seal di forma trapezoidale in grafite armata con calotte antiestrusione in acciaio inox o leghe di nickel.
Grafite

Pacchi di tenuta Stelo/Seggio

La struttura di questi anelli permette un’eccellente resistenza alle alte pressioni.

Set di anelli in grafite TOP/BOTTOM per valvole di tenuta Stelo o Seggio . Gli anelli di testa di questo tipo di pacco (TOP/BOTTOM) hanno una funzione anti-estrusione e sono realizzati in grafite di alta qualità, impregnata con un inibitore di corrosione. Gli  anelli di interni sono invece realizzati in nastro di grafite espansa.

La struttura di questi anelli permette un’eccellente resistenza alle alte pressioni.

I diversi materiali utilizzabili degli anelli TOP/BOTTOM, la densità variabile degli anelli interni di tenuta e la loro speciale forma garantiscono la sicurezza della tenuta anche con una bassa compressione del pacco.

Questo pacco di tenuta stelo può raggiungere ottimi risultati con un’ampia gamma di applicazioni.

Guarnizioni metalliche

Spirometalliche

La spirometallica è una guarnizione piana costituita da una striscia di metallo con profilo a “V”.

La spirometallica è una guarnizione piana costituita da una striscia di metallo con profilo a “V” avvolta uniformemente a spirali con un materiale di riempimento.
Sotto compressione la striscia di metallo con profilo a “V” ha un’azione elastica che assicura una perfetta tenuta a pressioni fluttuanti.

Le guarnizioni spirometalliche possono essere prodotte in:

  • AISI304-316-316L-321-347
  • INCONEL® 600/625
  • INCOLOY® 825
  • MONEL®
  • TITANIO – SAF® 2205
  • HASTELLOY C®276;

Materiale di riempimento: GRAFITE o PTFE.

Le spirometalliche possono avere forme diverse: circolare o ovale.

Guarnizioni metalliche

Rigate - Ring Joint - Lamellari

Possono essere prodotte in una larga gamma di metalli, anche con anello esterno.

RIGATE – CAMPROFILE

Sono composte da un nucleo metallico con rigatura concentrica da ambo i lati e ricoperte da uno strato di GRAFITE o PTFE. Possono essere prodotte in una larga gamma di metalli, anche con anello esterno.

È un tipo di guarnizione adatto per tenute statiche con temperature e pressioni fortemente variabili.

Tipo C04

Tipo C01
Tipo C03

RING – JOINT OVALI e OTTAGONALI tipo R, RX e BX

Di largo impiego nelle industrie petrolchimiche e nelle raffinerie, le guarnizioni pesanti realizzano una tenuta con un elevato carico di compressione.

GUARNIZIONI LAMELLARI

Sono realizzate dall’unione di strati metallici (Aisi 304/316L, leghe di nickel o Duplex) a strati di GRAFITE (PTFE o fibra aramidica).

Per tenute su valvole a farfalla in applicazioni ad alta temperatura.

Altre lavorazioni

Prodotti Speciali

Alpi Guarnizioni effettua anche queste lavorazioni.

Guarnizioni per valvole a stantuffo grafite rinforzata
Guarnizione in grafite con anima metallica interna e bordatura in acciaio inox. Adatta per tenute statiche.

Bossoli per rubinetti a maschio grafite o PTFE con 2/3/4 ghiere

Indicatori di livello Grafite-PTFE

Guarnizione grafite bordata

Altre lavorazioni

Taglio ad acqua

Scopri il taglio ad acqua.

PTFE - Polimeri Termoplastici

Guarnizioni piane per flange

Scopri quali guarnizioni piane per flange produciamo.

In Grafite, Grafite + Inox liscio o grattugia, Grafite + Leghe in nickel, PTFE, Giunto base aramidica.
PTFE - Polimeri Termoplastici

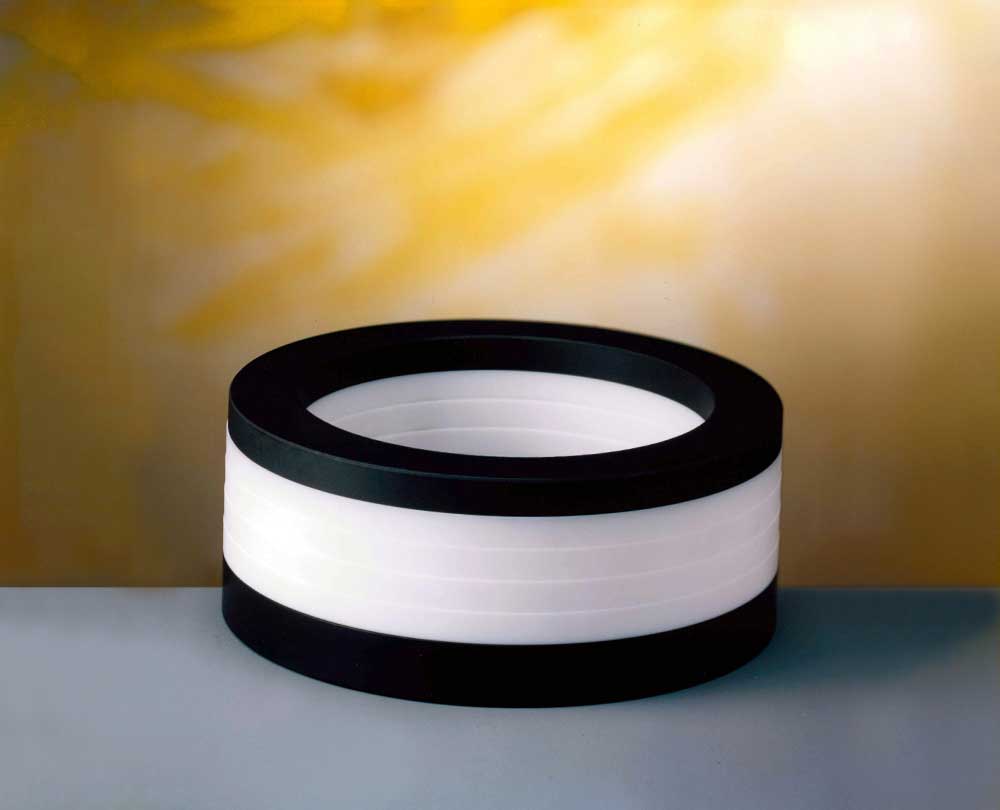

Pacchi di anelli in PTFE

Pacchi di aneli in PTFE con diverse composizioni di materiale.

Pacchi di aneli in PTFE con diverse composizioni di materiale:
PTFE, PTFE CARBOGRAFITE, PEEK®, NYLON, KEL-F®
PTFE - Polimeri Termoplastici

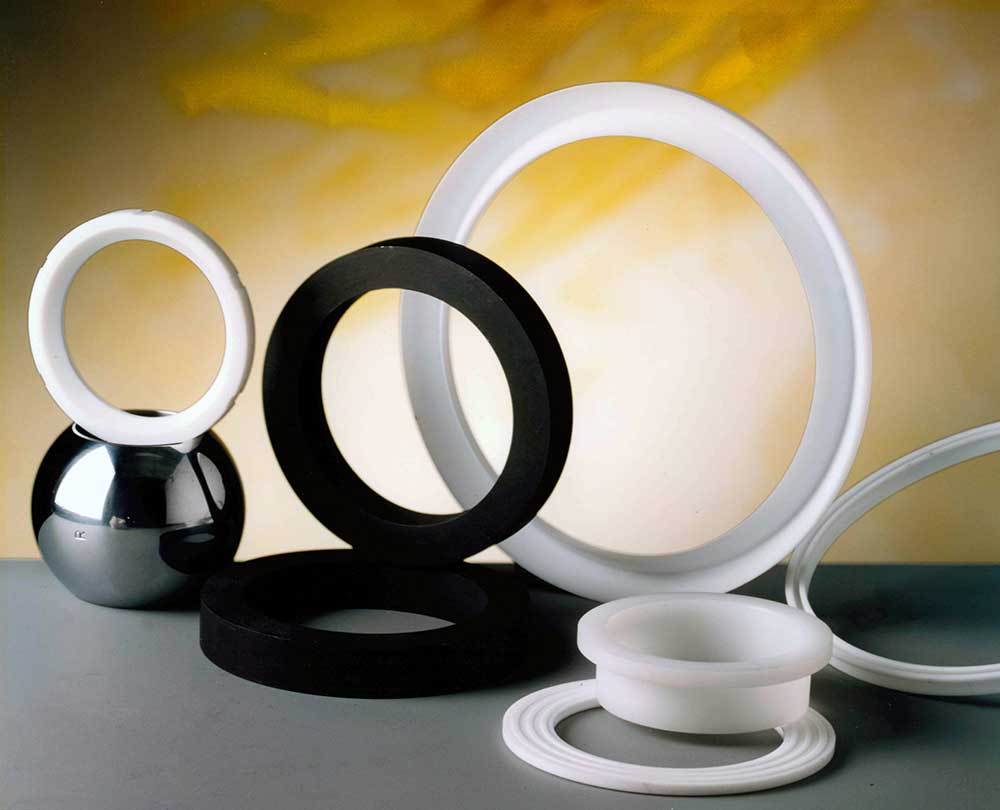

Particolari in PTFE

Scopri i particolari in PTFE.

Particolari in PTFE, PTFE caricato, Carbografite, Peek®, Nylon, Kel-f®
Grafite

Anelli in grafite espansa

Queste guarnizioni ricoprono l’intero campo di applicazione delle pompe e delle valvole.

ANELLI IN GRAFITE ESPANSA (Fire-Safe) TIPO A01
È una guarnizione ottenuta da nastro di pura grafite espansa con inibitore di corrosione avvolto a spirale e stampato fino ad ottenere una densità specifica per l’impiego richiesto (da 1,2 a 2.) Queste guarnizioni ricoprono l’intero campo di applicazione delle pompe e delle valvole: per applicazioni speciali in condizioni estreme di alte pressioni ed alte temperature con vapore, gas, oli ed agenti aggressivi.

ANELLI IN GRAFITE ESPANSA ARMATI
È una guarnizione ottenuta con nastro di pura grafite espansa con inibitore di corrosione avvolto a spirale unitamente ad una lamina forata (inox 304,316,316L, zinco, nickel, inconel) per una maggiore resistenza alle pressioni elevate.

Grafite

Anelli di tenuta in treccia di grafite

Prodotti con filati di alta qualità, stampati per ottenere anelli preformati.

Prodotti con filati di alta qualità, stampati per ottenere anelli preformati in GRAFITE purissima con inibitore di corrosione, PTFE, FIBRA ARAMIDICA.
Grafite

Anelli trapezoidali

Anelli per valvole Pressure seal di forma trapezoidale in grafite armata.

Anelli trapezoidali con calotte antiestrusione.
Anelli per valvole Pressure seal di forma trapezoidale in grafite armata con calotte antiestrusione in acciaio inox o leghe di nickel.
Grafite

Pacchi di tenuta stelo

La struttura di questi anelli permette un’eccellente resistenza alle alte pressioni.

Set di anelli in grafite TOP/BOTTOM per valvole di tenuta stelo. Gli anelli di testa di questo tipo di pacco (TOP/BOTTOM) hanno una funzione anti-estrusione e sono realizzati in grafite di alta qualità, impregnata con un inibitore di corrosione. Gli  anelli di interni sono invece realizzati in nastro di grafite espansa.

La struttura di questi anelli permette un’eccellente resistenza alle alte pressioni.

I diversi materiali utilizzabili degli anelli TOP/BOTTOM, la densità variabile degli anelli interni di tenuta e la loro speciale forma garantiscono la sicurezza della tenuta anche con una bassa compressione del pacco.

Questo pacco di tenuta stelo può raggiungere ottimi risultati con un’ampia gamma di applicazioni, riducendo la frizione sullo stelo.

Guarnizioni metalliche

Spirometalliche

La spirometallica è una guarnizione piana costituita da una striscia di metallo con profilo a “V”.

La spirometallica è una guarnizione piana costituita da una striscia di metallo con profilo a “V” avvolta uniformemente a spirali con un materiale di riempimento.
Sotto compressione la striscia di metallo con profilo a “V” ha un’azione elastica che assicura una perfetta tenuta a pressioni fluttuanti.

Le guarnizioni spirometalliche possono essere prodotte in:

  • AISI304-316-316L-321-347
  • INCONEL® 600/625
  • INCOLOY® 825
  • MONEL®
  • TITANIO – SAF® 2205
  • HASTELLOY C®276;

Materiale di riempimento: GRAFITE o PTFE.

Le spirometalliche possono avere forme diverse: circolare o ovale.

Guarnizioni metalliche

CAMPROFILE e Lamellari

Possono essere prodotte in una larga gamma di metalli, anche con anello esterno.

Sono composte da un nucleo metallico con rigatura concentrica da ambo i lati e ricoperte da uno strato di GRAFITE o PTFE. Possono essere prodotte in una larga gamma di metalli, anche con anello esterno.

È un tipo di guarnizione adatto per tenute statiche con temperature e pressioni fortemente variabili.

Tipo C04

Tipo C01
Tipo C03

RING – JOINT OVALI e OTTAGONALI tipo R, RX e BX

Di largo impiego nelle industrie petrolchimiche e nelle raffinerie, le guarnizioni pesanti realizzano una tenuta con un elevato carico di compressione.

GUARNIZIONI LAMELLARI

Sono realizzate dall’unione di strati metallici (Aisi 304/316L, leghe di nickel o Duplex) a strati di GRAFITE (PTFE o fibra aramidica).

Per tenute su valvole a farfalla in applicazioni ad alta temperatura.

Altre lavorazioni

Altre lavorazioni

Alpi Guarnizioni effettua anche queste lavorazioni.

Guarnizioni per valvole a stantuffo grafite rinforzata
Guarnizione in grafite con anima metallica interna e bordatura in acciaio inox. Adatta per tenute statiche.

Bossoli per rubinetti a maschio grafite o PTFE con 2/3/4 ghiere

Indicatori di livello Grafite-PTFE

Guarnizione grafite bordata

Altre lavorazioni

Taglio ad acqua

Scopri il taglio ad acqua.

PTFE

Guarnizioni piane per flange

Scopri quali guarnizioni piane per flange produciamo.

In Grafite, Grafite + Inox liscio o grattugia, Grafite + Leghe in nickel, PTFE, Giunto base aramidica.
PTFE

Pacchi di anelli in PTFE

Pacchi di aneli in PTFE con diverse composizioni di materiale.

Pacchi di aneli in PTFE con diverse composizioni di materiale:
PTFE, PTFE CARBOGRAFITE, PEEK®, NYLON, KEL-F®
PTFE

Particolari in PTFE

Scopri i particolari in PTFE.

Particolari in PTFE, PTFE caricato, Carbografite, Peek®, Nylon, Kel-f®
